Соединение труб ПНД: фитинги, сварка и переход на металл
Трубы ПНД (полиэтилен) соединяют компрессионными фитингами, стыковой сваркой, электромуфтовой сваркой, раструбной сваркой и фланцами. Для дачного и бытового водопровода малых диаметров, до ~110 мм, хватает компрессионных фитингов. Стыковую сварку применяют от 63 мм на магистралях, электромуфты подходят для любых диаметров, газа и стеснённых условий. Резьба на самой трубе не нарезается: к металлу трубу присоединяют через резьбовой фитинг или фланец.
Какие способы соединения труб ПНД существуют?
- Компрессионные (обжимные) фитинги: разборные, без оборудования, для малых диаметров до ~110 мм.
- Стыковая сварка нагретым инструментом: торцы оплавляют нагревательным зеркалом и сжимают; от 63 мм, основной способ для магистралей.
- Электромуфтовая сварка: на трубы надевают муфту со встроенной нагревательной спиралью и подают ток; любые диаметры, газ, траншеи и колодцы, где не развернуть аппарат.
- Раструбная сварка: как правило, малые диаметры; оплавляют наружную поверхность трубы и внутреннюю поверхность раструба.
- Фланцевое соединение: для задвижек, насосов, разборных узлов и перехода на металл.
Выбор зависит от диаметра, давления, места монтажа и от того, нужна ли возможность разобрать соединение.
Какой способ выбрать по диаметру?
Для малых диаметров (полив, дачный водопровод, ввод в дом) подходят компрессионные фитинги: быстро, без аппаратов. Трубу малого диаметра поставляют бухтой 50–200 м, поэтому прокладывают её целиком, и стыков получается мало. Для диаметров до ~110 мм при бытовых работах компрессионные фитинги тоже допустимы, но для постоянной подземной сети надёжнее сварка. От 63 мм и выше на магистралях применяют стыковую сварку: шов монолитный, лишних деталей нет. Для газа, врезок, ремонтных вставок и стеснённых мест выбирают электромуфты. Чем больше диаметр и давление, тем меньше смысла экономить на сварке: ошибка на таком стыке обходится дороже.
Как смонтировать компрессионный фитинг?
Фитинг (муфту, тройник, угольник) подбирают по наружному диаметру трубы и классу давления, например PN10 для SDR17.
- Отрежьте трубу труборезом строго под прямым углом, торец без заусенцев.
- Снимите внутреннюю фаску калибратором или напильником и протрите конец от пыли и грунта.
- Разберите фитинг: открутите гайку, достаньте зажимное кольцо и уплотнитель, запомните порядок.
- Наденьте на трубу гайку, зажимное кольцо и уплотнитель в том порядке, в каком они стояли в фитинге.
- Отметьте маркером глубину посадки и вставьте трубу в корпус до упора.
- Затяните гайку рукой, затем ключом на 1–2 оборота по инструкции производителя, без чрезмерного усилия: можно повредить уплотнитель.
- Откройте воду медленно, выпустите воздух и осмотрите стык при рабочем давлении.
Как работают стыковая и электромуфтовая сварка?
При стыковой сварке торцы труб выравнивают торцевателем, оплавляют на нагревательном зеркале, убирают зеркало, сжимают торцы и выдерживают до остывания. Шов монолитный, но качество зависит от аппарата и обученного сварщика: сваривают трубы одного диаметра и одной стенки (SDR) из совместимых материалов. При электромуфтовой сварке трубу зачищают от окисленного слоя, фиксируют в центраторе, надевают муфту и подключают её к аппарату, который подаёт ток по параметрам муфты. Этот способ единственный подходит для ремонта подземных магистралей и для газа. Сварку газовых труб выполняют только специалисты с допуском.
Как соединить полиэтилен с металлом?
Резьбу на самой ПЭ-трубе нарезать нельзя: стенка ослабнет. Для перехода на сталь или чугун применяют:
- компрессионный фитинг с наружной или внутренней металлической резьбой: с одной стороны обжим на трубе, с другой стальная резьба; для бытового водопровода;
- фланцевое соединение: втулку под фланец сваривают с ПЭ-трубой, на неё надевают свободный стальной фланец и стягивают болтами с ответным фланцем; для задвижек и больших диаметров.

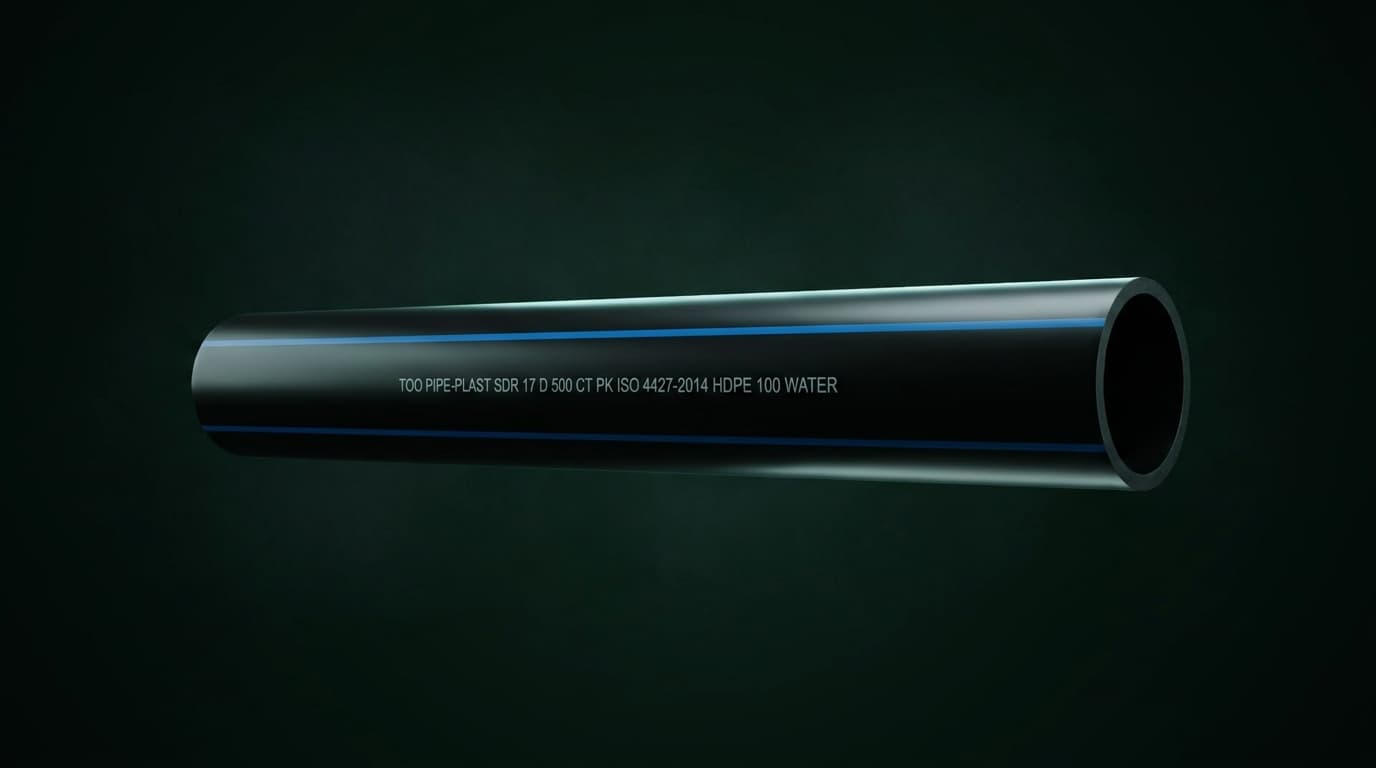

Для газа переход «полиэтилен–сталь» делается неразъёмным соединением на вводе, и выполняет его только организация с допуском. Для водопровода подойдёт ПЭ100 SDR17 по ГОСТ 18599-2001 — такие трубы мы производим; фитинги подбирают по диаметру и классу давления.
Частые вопросы
- Можно ли соединить трубы ПНД без фитингов?
- Да, сваркой: стыковой, электромуфтовой или раструбной. Без фитингов и без сварки полиэтилен не соединить: клеи на нём не держат. Для разовых бытовых работ проще компрессионные фитинги.
- Можно ли разобрать компрессионное соединение?
- Да: открутите гайку, и труба выйдет из фитинга. Уплотнитель и зажимное кольцо обычно годятся для повторной сборки, а при износе лучше заменить фитинг. В этом главное преимущество перед сваркой.
- Можно ли закопать компрессионный фитинг в землю?
- Бытовые водопроводы так иногда делают, но фитинги лучше оставить доступными в колодце или смотровом люке: так проще заметить утечку и обслужить соединение. Магистрали и газ соединяют сваркой.
- Чем отличается ПНД от ПЭ100 в маркировке?
- ПНД — разговорное название полиэтилена низкого давления (HDPE). Напорные трубы маркируют по классу прочности материала: PE100 (ПЭ100). Это тот же полиэтилен, только с указанием класса прочности.
