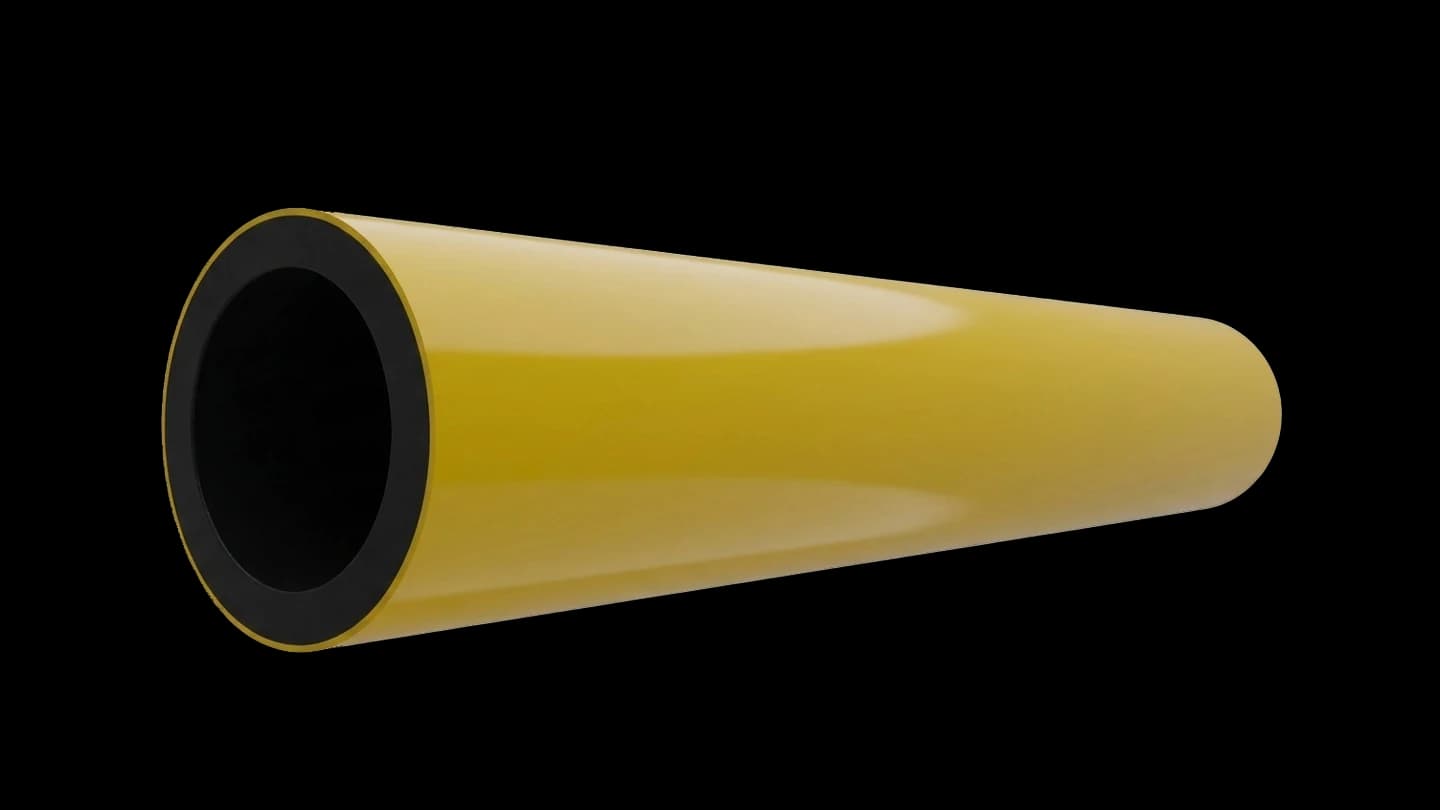

01
Соэкструзионная двухслойная, для газа
чёрный PE100 · жёлтая оболочка PE100-RC
Оболочка маркирует газ и принимает на себя удары и царапины при укладке.
03HDPE100 ВОДА/ГАЗ · PE100-RC
Трубы с соэкструзионным слоем
Двухслойные напорные трубы для воды и газа: несущий слой PE100 и защитная оболочка PE100-RC, сформированные за один проход экструзии.
ГОСТ 18599-2001 · СТ РК ГОСТ Р 50838-2011Ø200–630 ммPE100 / PE100-RC
Выбранный типоразмерSDR17
Ø630 мм
Т.с. 37,4 мм
Т.с. 37,4 мм
630мм
На фото — для водыSDR
SDR17
Давление
10 атм
Толщина стенки
37,4 мм
Слойность
2 и 3 слойные
Выберите диаметр
9 типоразмеров · в наличииНужен другой диаметр, класс или поставка в бухтах? Запросите расчёт →
Что производим
Двух- и трёхслойные соэкструзионные трубы
Слои формируются одновременно, в горячем расплаве на стадии экструзии, поэтому расслоения на границе нет. Двухслойная несёт защитную оболочку снаружи, трёхслойная — ещё и внутренний слой. Диаметры 200–630 мм, для воды и для газа.

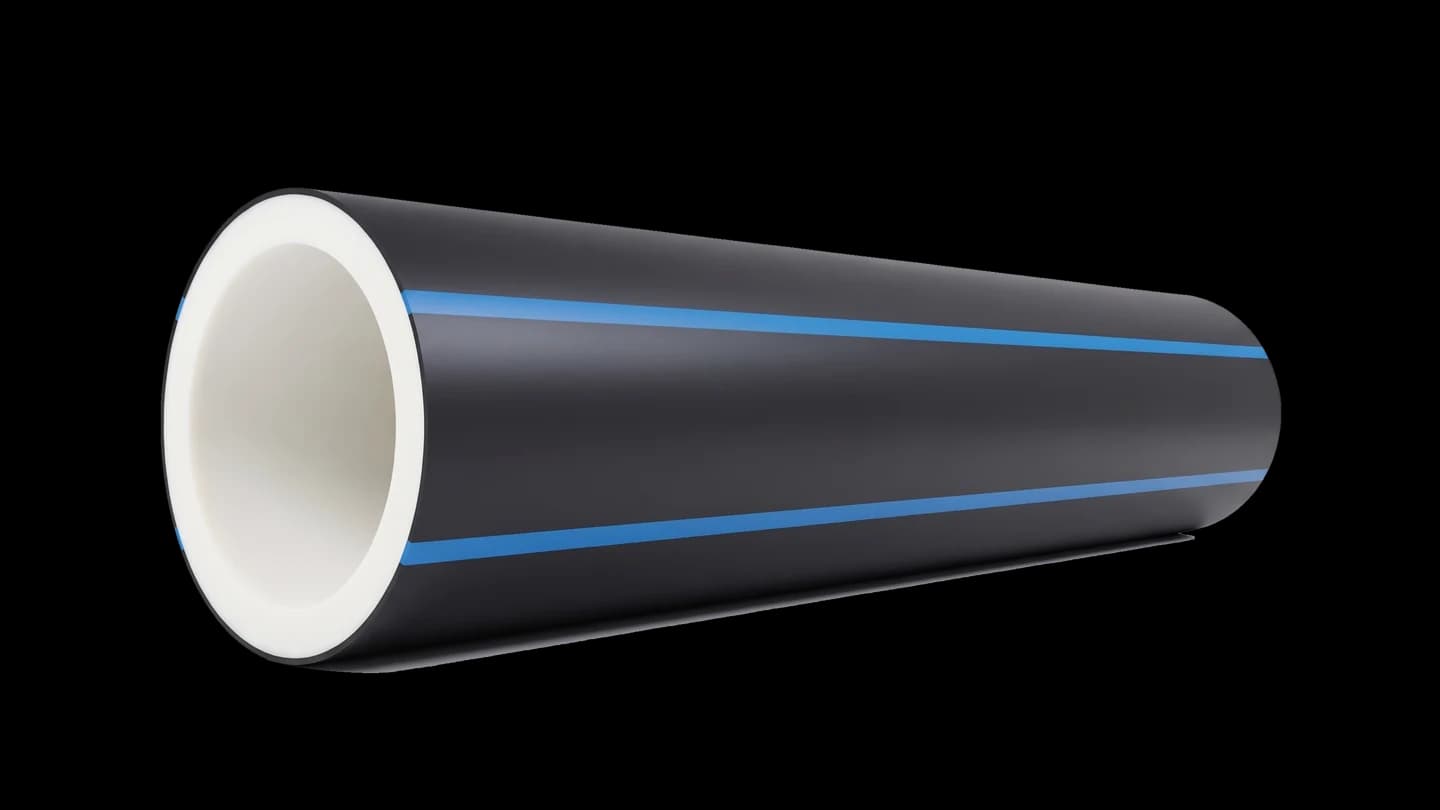

02
Соэкструзионная двухслойная, для воды
белый внутренний слой PE100 · чёрная стенка
Белый внутренний слой виден на срезе — прямое доказательство первичного сырья: вторичное всегда чёрное.

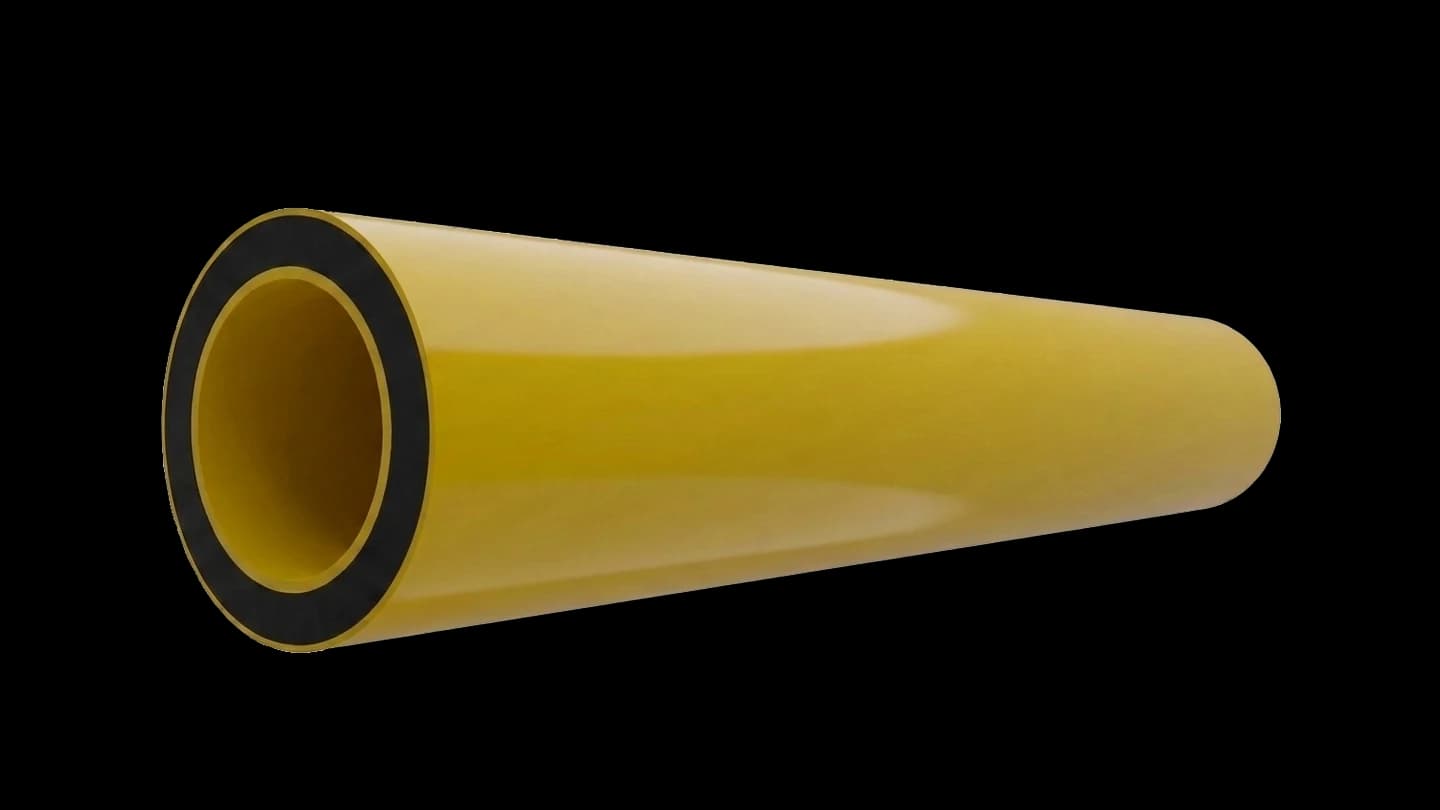

03
Соэкструзионная трёхслойная, для газа
жёлтая оболочка · чёрный PE100 · жёлтый внутренний слой
Цветной слой и снаружи, и внутри — труба узнаётся как газовая с любой стороны реза.

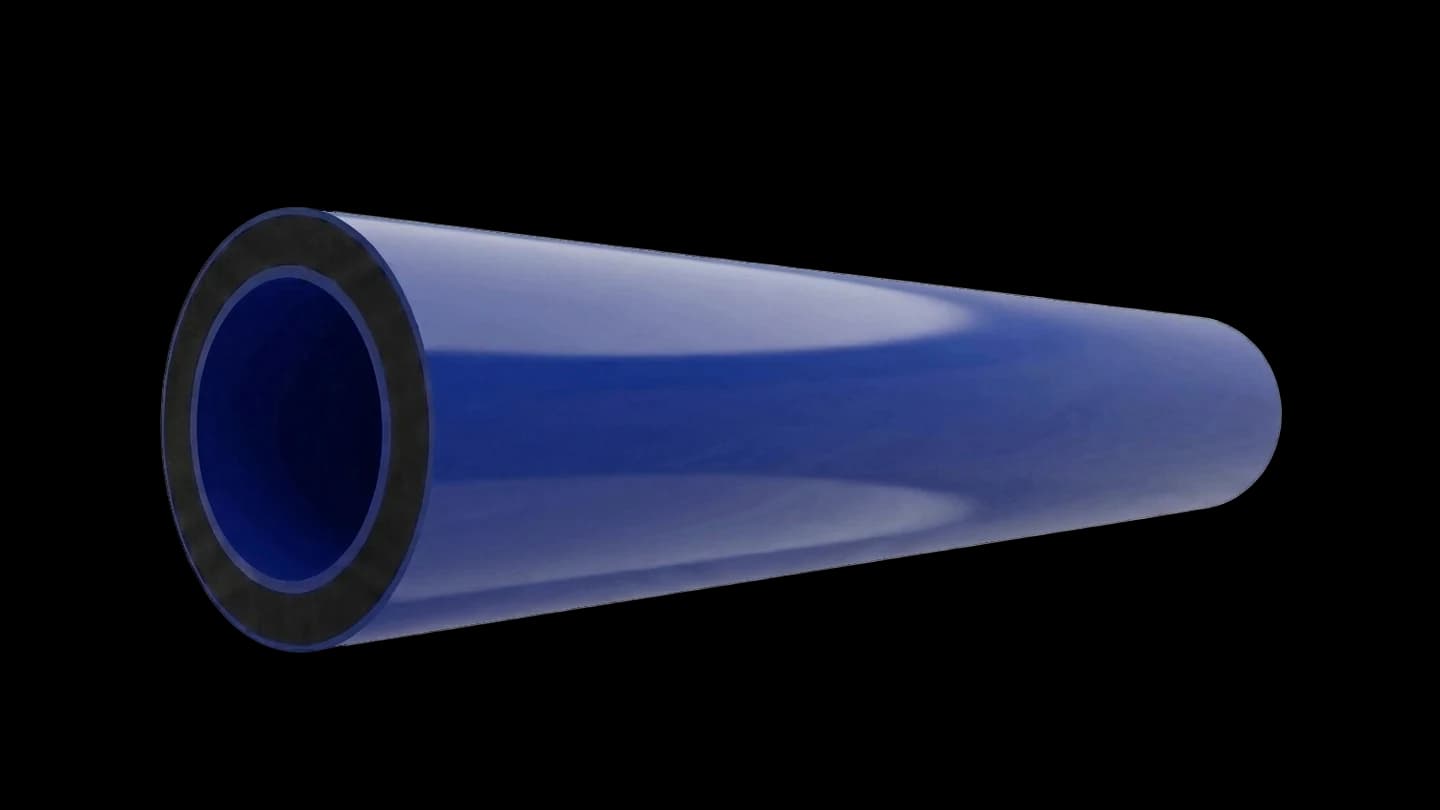

04
Соэкструзионная трёхслойная, для воды
синяя оболочка · чёрный PE100 · синий внутренний слой
Та же конструкция в водной маркировке.
О продукте
Чем соэкструзионная труба отличается от обычной ПНД-трубы?
Обычная ПНД-труба однослойная. Соэкструзионная формируется сразу в двух слоях: около 90 % толщины — основной PE100, и около 10 % — наружная оболочка из PE100-RC, стойкого к медленному росту трещин и точечным нагрузкам. Слои соединяются в горячем расплаве на стадии экструзии, поэтому расслоения на границе нет — это единая стенка, а не покрытие. Для водопровода внутренний слой делают белым из первичного PE100: белый цвет виден на срезе и служит прямым доказательством того, что сырьё не вторичное (вторичное всегда чёрное). Для газа внутренний слой чёрный, а наружные 10 % — жёлтые. Практическая выгода — укладка в песчаную подсыпку с камнями, бестраншейные методы (ГНБ, релайнинг) и повышенная стойкость к царапинам при монтаже. Pipe-Plast выпускает соэкструзионные трубы d200–630 мм — в регионе такое производство есть только у нас.
Магистральные водоводы и газопроводы в сложных грунтах, бестраншейная прокладка (ГНБ, релайнинг, санация), укладка без песчаной подушки, участки с повышенным риском механических повреждений.
Области применения
Сложные грунты
Укладка в каменистый грунт без песчаной подушки.
Бестраншейная прокладка
ГНБ, релайнинг и санация существующих сетей.
Вода и газ
Питьевые водоводы и газопроводы до 10 бар.
Условия заказа
- Минимальный объём — от 200 п.м.
- Сроки производства — 2–5 рабочих дней.
Гид покупателя01 02 03 04 05
Когда нужна соэкструзионная труба, а когда хватит обычной?
Обычная однослойная труба PE100 полностью закрывает стандартную укладку: траншея, песчаная подушка, обсыпка без камней. Соэкструзионная нужна там, где стенка работает в контакте с агрессивным грунтом — щебень, скальный грунт, строительный мусор, — а также при бестраншейной прокладке, где трубу протаскивают и она царапается о стенки скважины.
Наружные 10 % толщины у соэкструзионной трубы сделаны из PE100-RC — материала с повышенной стойкостью к медленному росту трещин. Именно точечная нагрузка от камня и царапина при монтаже становятся со временем причиной разрушения обычной трубы; PE100-RC этот сценарий снимает. Если проект допускает укладку без песчаной подушки, экономия на земляных работах обычно перекрывает разницу в цене трубы.
Почему белый слой = первичное сырьё?
Первичный полиэтилен в гранулах белый; вторичка при переработке становится чёрной. Видимый белый внутренний слой — честный сигнал качества завода: его нельзя «нарисовать» из вторичного сырья.
Чем соэкструзионный слой отличается от полипропиленовой оболочки?
Соэкструзия — это два слоя полиэтилена, сформированные одновременно в горячем расплаве на экструзионной линии. Слои сплавлены между собой, расслоения на границе нет, и оба слоя входят в расчётную стенку трубы. Полипропиленовая оболочка наносится поверх уже готовой трубы холодным способом и в расчётную стенку не входит — она работает как сменная защитная рубашка толщиной 1,5–2 мм.
Практически выбор такой: соэкструзия — когда нужна стойкость самого материала стенки к трещинам и точечным нагрузкам; ПП-оболочка — когда труба будет истираться при протаскивании и важна механическая защита поверхности. Обе конструкции Pipe-Plast выпускает в диаметрах 200–630 мм; какая подойдёт под ваш способ прокладки, подскажет менеджер.
Как сваривают соэкструзионные трубы?
Так же, как обычные напорные трубы из PE100 — стыковой сваркой встык от d63 и электромуфтовой сваркой на врезках и в колодцах. Наружный слой PE100-RC совместим с основным полиэтиленом по сварке, поэтому отдельного оборудования, отдельных режимов и зачистки слоя не требуется.
Единственное, за чем стоит следить, — обычная торцовка и совпадение SDR свариваемых труб. Шов после стыковой сварки прочнее самой трубы, поэтому двухслойная конструкция не создаёт слабого места на стыке.
Какие размеры и документы доступны по соэкструзионным трубам?
Pipe-Plast производит соэкструзионные трубы в диаметрах 200–630 мм, ходовой класс — SDR17 (рабочее давление 10 атм); под проект возможны SDR13.6 и SDR11. Для водоснабжения внутренний слой белый (первичный PE100), наружный чёрный; для газа — чёрный внутренний и жёлтый наружный слой.
Трубы для воды поставляются по ГОСТ 18599-2001 / СТ РК ISO 4427-2014, для газа — по СТ РК ГОСТ Р 50838-2011 / СТ РК ISO 4437-2014. На каждую партию выдаётся паспорт качества и сертификат соответствия — комплект подходит для тендеров и госзакупок.
