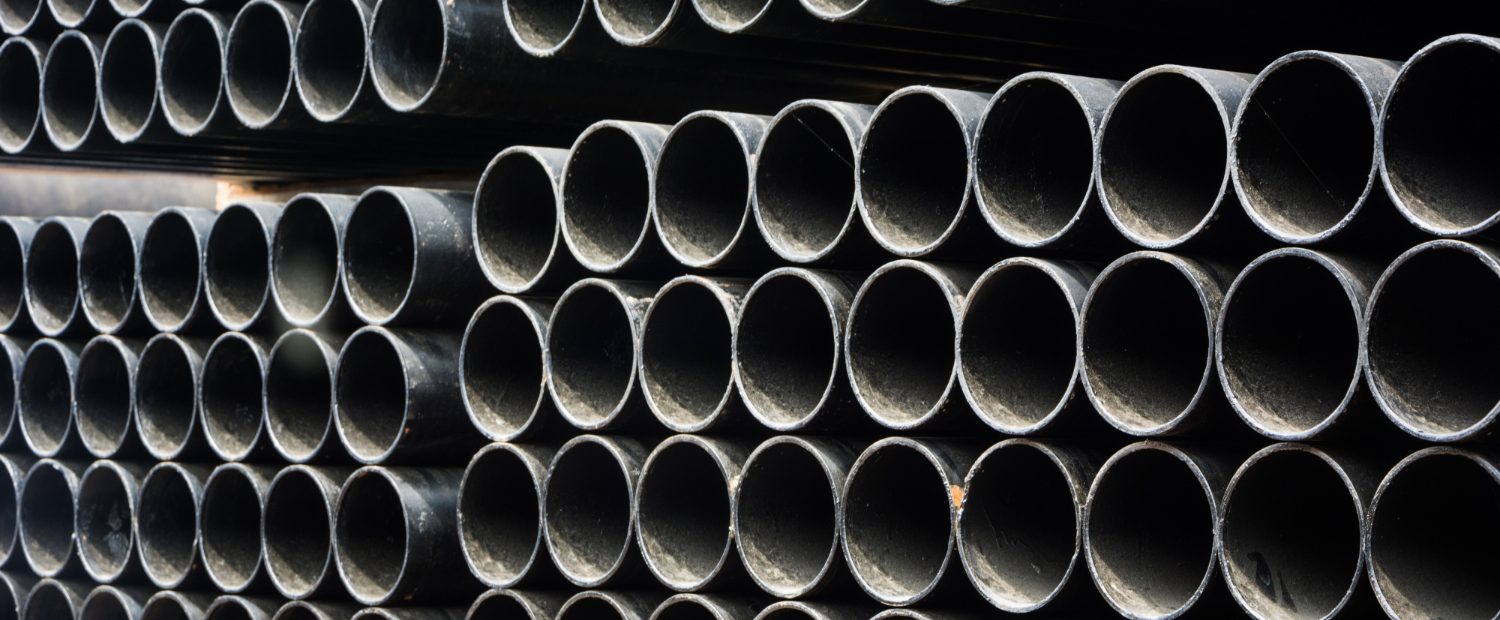

SDR (Standard Dimension Ratio) — это ключевой параметр полиэтиленовых труб (ПНД, ПЭ), определяющий соотношение внешнего диаметра к толщине стенки. Он напрямую влияет на прочность, рабочее давление и срок службы трубопроводов. В этой статье разберем, как рассчитывается SDR, его влияние на толщину стенки, давление и ресурс, а также рекомендации по выбору для водоснабжения и газоснабжения.
Что такое SDR?
SDR рассчитывается по формуле:
SDR = D / s,
где:
D — внешний диаметр трубы (мм);
s — минимальная толщина стенки (мм).
Этот коэффициент стандартизирован по ISO 4065 и используется в ГОСТ 18599-2001 для водопроводных труб, а также в ГОСТ Р 50838-2009 для газовых. Чем ниже значение SDR, тем толще стенка относительно диаметра, что повышает механическую прочность. Обычные значения: от SDR 6 (высокая прочность) до SDR 41 (экономичный вариант для низкого давления).
Например, для трубы диаметром 110 мм:
SDR 11: толщина стенки ≈ 10 мм;
SDR 17: толщина стенки ≈ 6,5 мм.
Влияние SDR на толщину стенки
SDR обратно пропорционален толщине стенки: меньший SDR означает более толстую стенку. Это критично для устойчивости к внешним нагрузкам, таким как грунтовое давление или механические повреждения.
Низкий SDR (6–11): толстые стенки (например, для D=200 мм, s=18–33 мм). Подходят для глубоких закладок или сейсмоактивных зон, где трубы выдерживают деформации без трещин. Средний SDR (13,6–17): оптимальная толщина (s=12–15 мм для D=200 мм). Баланс между прочностью и стоимостью. Высокий SDR (21–41): тонкие стенки (s=5–10 мм). Экономят материал, но требуют осторожного монтажа, чтобы избежать прогибов.
Толщина влияет на вес: трубы с низким SDR тяжелее, но легче стальных аналогов в 8 раз, что снижает затраты на транспорт и монтаж в 2 раза.
Влияние SDR на рабочее давление
SDR определяет максимальное рабочее давление (PN), которое труба выдерживает без разрушения. Формула для расчета PN:
PN = (2 × MRS) / (SDR — 1) × C,
где:
MRS — минимальная длительная прочность материала (для ПЭ100 — 10 МПа);
C — коэффициент безопасности (обычно 1,25 для воды, 2 для газа).
Низкий SDR: высокое давление. SDR 9 выдерживает до 20 атм (для ПЭ100), идеально для магистральных сетей. Средний SDR: SDR 11–13,6 — 12–16 атм, подходит для городских водопроводов. Высокий SDR: SDR 17–26 — 6–10 атм, для низконапорных систем, как полив или дренаж.
Для газа (по СТ РК ISO 4437) SDR ограничивает давление до 10 бар, с учетом взрывоопасности. Устойчивость к гидроударам: толстые стенки (низкий SDR) поглощают удары лучше, снижая риск разрывов.
SDR и ресурс (срок службы) трубы
Ресурс полиэтиленовых труб — до 50–100 лет, но SDR влияет на него через прочность и устойчивость к деградации.
Толстые стенки (низкий SDR): увеличивают запас прочности, защищая от коррозии, УФ-излучения и химических веществ. Ресурс — 80–100 лет в агрессивных средах (кислоты, щелочи). Тонкие стенки (высокий SDR): ресурс 50–70 лет при нормальных условиях, но снижается при перегрузках или низких температурах (до -40°C). Гладкая поверхность минимизирует отложения, сохраняя пропускную способность на 10–15% выше стальных.
Факторы, влияющие на ресурс: материал (ПЭ80 — до 0,6 МПа, ПЭ100 — до 1,2 МПа), монтаж (сварка или фитинги) и эксплуатация. Сертифицированные трубы, как от Pipe-Plast, проходят тесты на долговечность, подтвержденные наградами World Quality Commitment 2012 и International Quality Summit 2013.
Выбор SDR для разных применений
Выбор зависит от проекта: давление, грунт, температура.
- Для водопровода: SDR 9–17 для магистралей (давление 10–16 атм), SDR 21–41 для бытовых сетей. Подробнее в каталоге полиэтиленовых труб для водопровода.
- Для газа: SDR 11–17 (до 10 бар), с желтой маркировкой. Рекомендуем полиэтиленовые трубы для газа.
Влияние на ресурс
Расчётный срок службы ПЭ-труб — до 50 лет при 20 °C при соблюдении условий эксплуатации. На ресурс влияет:
- Напряжение в стенке (функция SDR и рабочего давления): меньше SDR → ниже рабочие напряжения при одинаковом PN → запас прочности выше.
- Температура: каждое повышение температуры снижает долговременную прочность (корректирующие коэффициенты).
- Гидроудары и пульсации: толще стенка (низкий SDR) лучше переносит кратковременные пики давления.
- Качество материала и сварки: ПЭ100 даёт больше прочности и стабильности параметров, качественная электросварка/стыковая сварка критична.
- УФ и хранение: соблюдение условий складирования и защита от солнца (стабилизаторы/чехлы).
Итого: меньший SDR обычно даёт больший долговременный ресурс при той же нагрузке, особенно в системах с пиковыми давлениями и частыми пусками насоса.
Как выбирать SDR под задачу
- Определите давление: статическое + рабочие пики (пуски/остановы, гидроудары).
- Учитывайте температуру воды/грунта и корректирующие коэффициенты.
- Сверьте с рядом PN/SDR для нужного материала (ПЭ80/ПЭ100) и стандартов проекта.
- Проверьте гидравлику: при низком SDR внутренний диаметр меньше — возможно, потребуется шагом выше De.
- Монтаж и фитинги: убедитесь, что выбранные электросварные/компрессионные фитинги совместимы с нужным SDR.
- Среда применения: для газораспределения — собственные требования по SDR и коэффициентам запаса.
Быстрые ориентиры
- Частные вводы, наружная вода: SDR 17/13.6 (PN 10–12.5) — баланс гидравлики и прочности.
- Насосные, пуски/остановы, гидроудары: SDR 11 (PN 16) — выше запас по пикам.
- Длинные магистрали с приоритетом расхода: SDR 17/21, но тщательно считать потери и пики.
Частые ошибки
- Выбор по «цена за метр» без учёта пиков давления и температуры.
- Игнорирование гидроударов (резкие закрытия кранов, частые старты насоса).
- Неправильная привязка наружного диаметра к требуемому расходу: забывают, что SDR уменьшает Di.
- Смешение фитингов по SDR без проверки совместимости.
- Отсутствие опрессовки по регламенту и паспортов сварных стыков.
Консультация: оставьте заявку на pipe-plast.kz. Мы производим трубы Ø20–1200 мм с доставкой по Казахстану.
SDR — инструмент для оптимизации трубопроводов: низкий для прочности, высокий для экономии. Правильный выбор обеспечит надежность и минимизирует затраты. Выбирайте сертифицированные трубы от Pipe-Plast для долговечных и эффективных систем водоснабжения и газоснабжения.
