С помощью сварки полиэтиленовые трубы соединяются между собой и фасонными частями. При строительстве полиэтиленовых трубопроводов выделяют два вида сварки, а именно сварка встык и сварка с помощью элементов с закладными электронагревателями (электромуфтовая сварка).
Метод сварки встык
Данный метод позволяет соединять полиэтиленовые трубы сварным швом при помощи специального оборудования для сварки в стык. Сварной шов (или «стык») равен по прочности на разрыв самой полиэтиленовой трубе. Сваркой нагретым инструментом соединяют ПЭ трубы диаметрами от 50 мм до 1600 мм включительно. Стандартные технологические режимы сварки рассчитаны на работы при температуре воздуха от -10оС до +30оС. Если температура воздуха на улице выходит на рамки стандартных температурных интервалов, то сварку полиэтиленовых труб необходимо проводить в укрытие, для соблюдения технологических параметров.
Сварку напорных ПНД труб встык разделяют на два основных этапа: подготовительные работы и непосредственно сама сварка.
Подготовительный этап включает в себя:
- проверку работоспособности и подготовку к работе сварочного оборудования,
- подготовку места для размещения сварочного оборудования,
- выбор необходимых параметров для сварки,
- закрепление ПЭ труб и центровка в зажимах сварочного аппарата,
- механическую обработку торцов свариваемых поверхностей у труб или деталей.
При подготовке оборудования подбираются вкладыши и зажимы, соответствующие диаметру свариваемой трубы. Рабочие поверхности нагревателя и инструмента для обработки ПЭ труб должны быть очищены от грязи и пыли. Работоспособность оборудования проверяется при визуальном осмотре узлов и комплектующих сварочного аппарата, а также при контрольном включении. У сварочной машины проверяют плавность хода подвижного зажима центратора и работу торцевателя. Размещение сварочного оборудования производят на заранее подготовленной и расчищенной площадке или трассе трубопровода после складирования на ней ПЭ труб. Если необходимо, то место сварки защищают при помощи тентов, чтобы оградиться от атмосферных осадков, песка и пыли. В сырую погоду рекомендуется устанавливать сварочное оборудование на деревянные щиты. А свободный конец полиэтиленовой трубы рекомендуется закрывать инвентарными заглушками для предотвращения сквозняка внутри трубы во время сварки.

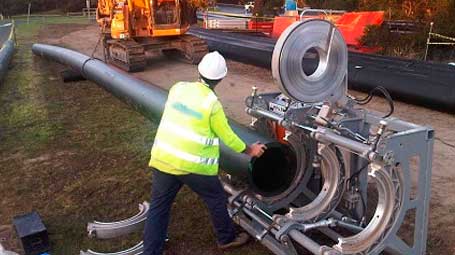

Сборку свариваемых напорных ПНД труб и деталей, включающую установку, центровку и закрепление свариваемых концов, производят в зажимах центратора сварочной машины. Зажимы сварочного аппарата для ПЭ труб стягивают так, чтобы предотвратить проскальзывание труб и устранить, в пределах возможного, овальность на торцах. При сварке ПЭ труб большого диаметра встык, так как они обладают достаточно большим собственным весом, под свободные концы подставляют опоры, чтобы выровнять трубу и не дать возможности смещения свариваемого конца трубы.
Последовательность проведения процесса сварки:
- вначале замеряют усилие необходимое для перемещения подвижного зажима с закрепленной трубой,
- устанавливают между торцами труб нагреватель, разогретый до необходимой температуры,
- проводят процесс оплавления, прижимая торцы ПЭ труб к нагревателю, создавая необходимое давление,
- торцы сдавливают некоторое время (по технологии сварки для данной полиэтиленовой трубы) до появления первичного грата высотой от 0,5 до 2,0 мм,
- после появления первичного грата снижают давление и выдерживают его в течении времени, необходимого для прогрева торцов труб,
- после окончания процесса прогрева отводят подвижный зажим центратора на 5-6 см назад и удаляют нагреватель из зоны сварки,
- после удаления нагревателя сводят концы полиэтиленовых труб до соприкосновения, создавая давление необходимое для осадки,
- давление осадки выдерживают в течении времени, необходимого для остывания стыка, а после проводят визуальный контроль полученного сварного шва по размерам и конфигурации наружного грата,
- после маркируют полученный сварной шов.
Сварка ПЭ труб с помощью элементов с закладными электронагревателями
Электромуфтовая сварка полиэтиленовых труб позволяет получить, как и при сварке встык, качественное неразъемное соединение, ее используют для соединения ПЭ труб диаметром от 20 мм и выше, независимо от толщины стенки. При этом способе соединения труб, сварочные работы производятся при температуре воздуха от -100С до +300С. При более широком интервале температур сварочные работы следует выполнять в укрытии, для соблюдения заданного температурного интервала. Сварка ПЭ труб состоит из подготовительных работ и собственно сварки деталями с закладными нагревателями (ЗН).
Подготовительные работы включают в себя:
- подготовку и проверку сварочного оборудования,
- подготовка места сварки и размещение сварочного оборудования,
- выбор необходимых параметров сварки (закладываются в зависимости от производителя и используемого электросварного фитинга),
- удаление оксидного слоя,
- закрепление и центровка труб и деталей в зажимах позиционера,
- протирка поверхностей свариваемых труб и деталей с ЗН.
Перед сборкой и началом сварки концы свариваемых ПЭ труб и соединительных деталей тщательно очищаются и протираются от всех загрязнений. Концы свариваемых труб обязательно должны быть ровно обрезаны, дабы избежать замыкания витков спирали и предотвратить вытекание расплавленного материала внутрь трубы. Затем производят механическую обработку концов трубы при помощи зачистных оправок или скребков для того, чтобы отчистить их от загрязнений и удалить оксидный слой.
Неполное удаление оксидного слоя (оксидный слой образуется на поверхности трубы после ее производства) может привести к неоднородному или негерметичному сварному соединению. Как правило снимается стружка на глубину от 0,1-0,2 мм. Детали с ЗН механической обработки не подвергаются из-за возможности повредить нагревательную спираль. Затем снимается фаска с внешнего ребра трубы для облегчения одевания муфты. Закрепление ПЭ труб в позиционере позволяет отцентрировать, устранить овальность и свести на нет возможные смещения труб во время сварки.
Несмотря на возможные стесненные условия, необходимо полностью защитить сварное соедининение от попадание пыли и грязи, песка и т.д. Для этого после сборки соединения зазор между муфтой и трубой закрывают с помощью клейкой ленты. Для избежания тепловых потерь во время сварки заглушаются открытые концы свариваемых ПЭ труб.
Электромуфтовый сварочный аппарат в памяти регистрирует процесс сварки. Распечатку протокола сварки можно производить как сразу после окончания сварного стыка, так и через определенные промежутки времени, это зависит от объема памяти сварочного аппарата. Нагружать сваренный трубопровод внутренним давлением можно уже через 10-30 минут после охлаждения последнего стыка.
