Особенности применения труб из ПНД:
- У труб ПНД очень простой монтаж;
- Для прокладки кабелей электрических сетей подходят трубы с гофрой;
- Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
- Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
- У труб ПНД высокий показатель эластичности (детальнее: "Трубы ПНД – применение и технические характеристики"). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.
Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.
Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.
Преимущества труб из полиэтилена низкого давления:
- Высокий срок службы (изготовители заявляют 50 лет);
- Для соединения отдельных труб не требуется сварка;
- Легкая конструкция;
- С течением времени изделие не теряет свои эксплуатационные характеристики;
- На трубы ПНД внешние факторы не оказывают негативное воздействие;
- Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
- Широкий диапазон рабочих температур — от -25 oC до +70oC;
- Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
- Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.
Трубы ПНД набирают все большую популярность в различных областях жизни. Связано это с обилием их преимуществ при отсутствии вреда для окружающей среды. Если грамотно подойти к процессу монтажа и прокладки, то объект прослужит несколько десятков лет без необходимости ремонта. Еще используют трубы ПНД для электропроводки в доме.
Виды защитных труб
Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.
Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.
Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее. Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ.
Существует 2 вида гофротруб: с зондом и без. Если вы приобрели изделие без протяжного механизма, то необходимо дополнительно купить приспособление для протягивания кабеля. Читайте также: "Виды труб ПНД для кабеля в земле – какие лучше использовать и как укладывать".
В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.
В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.
Классификация труб в соответствии с предельным давлением:
- Легкие (допустимое давление — 0.25 МПа);
- Среднелегкие (допустимое давление — 0.4 МПа);
- Средние (допустимое давление — 0.6 МПа);
- Тяжелые (допустимое давление — 1 МПа).
Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.
Маркировки труб:
- «Л» — легкая;
- «СЛ» — среднелегкая;
- «С» — средняя;
- «ОС» — среднеоблегченная;
- «СТ» — среднетяжелая;
- «Т» — тяжелая.
Помимо сведений о весе, который напрямую зависит от крепости изделия, еще указывают диаметр трубы с толщиной стенки. Это необходимые сведения для прокладки кабеля. Например, если планируется протяжка кабеля под землей с поперечным сечением до 2 кв. мм, то радиус трубы должен находится в диапазоне от 8 до 12 мм.
Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.
Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.
Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.
Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.
Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.
Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.
Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.
Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

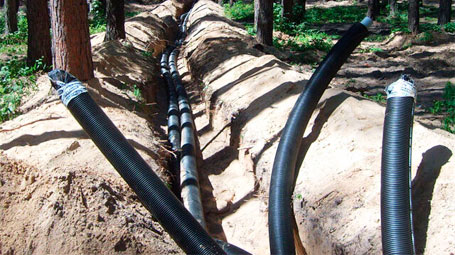

Принцип прокладки кабеля под землей
При укладке пластиковой трубы для прокладки кабеля в земле необходимо придерживаться следующим шагов:
- Первым делом необходимо проверить трубы ПНД. На них должны отсутствовать какие-либо повреждения. Это же относится и с протягиваемым кабелем.
- В местах укладки трубы необходимо нанести разметку.
- Теперь можно переходить к выкапыванию углубления нужных размеров для укладки кабеля.
- Затем идет прокладывание самой трубы.
- А теперь уже в трубе протягивается кабель. Он не должен натягиваться внутри.
- Всю конструкцию необходимо закопать слоем песка в 10 сантиметров и слоем грунта в 15 сантиметров.
- Поверх насыпи можно уложить сигнальную ленту. Этот этап можно пропустить. Лента будет выступать в качестве разметки.
Если укладывается силовой кабель, то предпочтительнее всего не использовать переходники и муфты совсем. Когда это невозможно, их количество необходимо свести к минимуму. Дело в том, что переходники и муфты будут нарушать герметичность трубопровода, которая так нужна для силового кабеля.
В тех местах, где трубы выходят из почвы и входят в здание, следует устанавливать специальные фитинги. Как обстоят дела с минимальным сечением кабеля для размещения под землей? Лучше всего брать не самые тонкие провода. К примеру, хорошо подойдет кабель, у которого сечение будет от 4 мм и больше.
Если вышеописанный способ укладки труб с кабелем не представляется возможным, то применяется горизонтальная укладка. Для ее реализации требуется бурение. Среди преимуществ данного способа можно выделить отсутствие необходимости в земельных работах. Не нужно выкапывать траншею для коммуникаций.
Для начала выполняются инженерные изыскания. Так называются работы по изучению особенностей почвы на местности, где планируется строительство. Бурение выполнять нельзя, пока не будут получены соответствующие документы.
Когда разрешение у вас на руках, можно переходить к основной части. Начинается все с бурения пилотной скважины. Используется специальный бур с излучающей головкой, которая легко разрушает грунт. Когда сталкивается с пустотой, происходит заполнение жидкостью. Она предназначена для охлаждения бура, а еще препятствует обвалу земли.
На следующем этапе производится расширение скважины. Для этого на бур надевают насадку под названием риммер. Затем можно переходить к затягиванию трубы с проводом в скважину. Для этого также используют буровую установку. Это самый ответственный этап работы, он же и завершающий.
